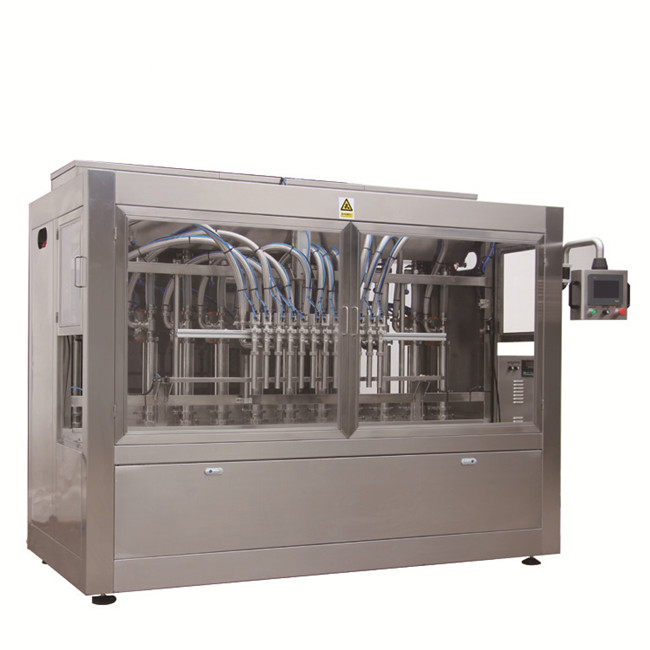

Pārdošanā automātiska šķidrās pudeles pildīšanas mašīna

Automātiska šķidrās pudeles pildīšanas iekārta

Automātiska šķidrās pudeles pildīšanas mašīna ir farmācijas rūpniecībā visplašāk izmantotā mašīna. Iekārta atrodama arī pārtikas, ķīmiskajā un saskarnozaru rūpniecībā. Monobloku dizains ietaupa vietu, jo uzpildes un skrūvju / ROPP aizbāžņu moduļi ir veidoti uz tās pašas pamatnes un kopējā piedziņas moduļa aizpildīšanas un aizzīmogošanas. Uzpildes princips ir tilpuma pozitīvs produkta pārvietojums ar virzuļa un cilindra izkārtojumu. Vēl viens šīs Rotary pildvielas izcelums ir tas, ka visus virzuļus var iestatīt dažādiem apjomiem, iestatot dvīņu izciļņu sliedes. Atsevišķu cilindru precīzāka tilpuma regulēšana ir veidota arī uz izciļņu sliežu veltņiem.

Monoblock pildīšanas un aizzīmogošanas koncepcija nodrošina arī ļoti augstus QMP standartus, jo pudeles tiek aizzīmogotas tūlīt pēc iepildīšanas. Rotējošais blīvējuma modulis ir saskaņots ar pildījumu un nodrošina precīzu blīvējumu. Automātiskā vāciņa padevēja, kas iebūvēta uz atsevišķas kolonnas, novērš putekļu / vāciņa daļiņu nokrišanu piepildītajās pudelēs. Monobloka mašīnā ir iebūvēta funkcija tiešsaistes automatizācijai, piemēram, pudeļu sensori nokrīt padeves mašīnas pieturās, papildu pudeles uzkrāšanās pie izejas un vāciņa uzkrāšanai padeves pietura.

Specifikācija

Modelis	1	2	3
Ražošanas pakāpe	Līdz 30 pudelēm minūtē	Līdz 60 pudelēm minūtē	Līdz 100 pudelei / minūtei
Uzpildes galviņu skaits	Divas	Četri	Astoņi
Cepšanas galviņu skaits	Vienu	Vienu	Četri
Ierobežojuma tips	ROPP / skrūve
Ievades specifikācija § Konteinera diametrs, konteinera augstums	No 25 līdz 90 mm, no 36 līdz 300 mm
Uzpildes diapazons	No 30 ml līdz 1000 ml, izmantojot piemērotas nomaiņas daļas.
Vāciņa diametrs	20 mm, 28 mm, 30 mm un 33 mm ar maināmu detaļu palīdzību
Jaudas specifikācija	2,5 ZS
Elektriskās īpašības	440 voltu, 3 fāžu, 50 hercu, 4 vadu sistēma
Izvēles piederumi	Programmējama loģiskā vadība (sistēma) ar MMI Alumīnija profila skapis, kas pārklāj pilnu mašīnu
Kopējais izmērs	2300 mm (L) X 900 mm (W) X 1680 mm (H) apm.	2500 mm (L) X 900 mm (W) X 1680 mm (H) apm.	3000 mm (L) X 950 mm (W) X 1680 mm (H) apm.

Galvenās iezīmes

• Kompakts GMP modelis.
• Sistēma “Bez pudeles - bez pildīšanas”.
• Visas kontaktdaļas, kas izgatavotas no AISI SS 316 materiāla, ar vieglu noņemšanas sistēmu ērtai tīrīšanai.
• Mašīnas konstrukcija no AISI SS 304 materiāla.
• Padeves galds automātiskai pudeļu padevei.
• Niršanas sprausla putu pildīšanai.
• Ļoti augsta aizpildīšanas precizitāte.
• Automātiska pudeļu padeve un izeja.
• Minimālās izmaiņas laika gaitā.
• Mainīga maiņstrāvas frekvences piedziņa ātruma regulēšanai.
• Digitālais pudeļu skaitītājs produkcijas izlaides skaitīšanai.

Procesa darbība

Barības pagrieziena galds pa vienam piegādā pudeles pārvietojamajam SS konveijerim. Pudeles iepildīšanas vietā nonāk caur SS konveijeru. Uzpildes sprausla piepilda pudelē iepriekš iestatīto šķidruma daudzumu. Sešstūrainu skrūvju dozēšanas bloks ļauj viegli izmantot dažādu uzpildes tilpumu, minimāli izmantojot laiku. Galveno piedziņu veido pārnesumkārba, ko darbina maiņstrāvas motors un kuru vada maiņstrāvas frekvences piedziņa. Ātrumu var iestatīt pudelēs minūtē. Konveijera piedziņa sastāv no mutes dobuma vārpstas ar motoru, kuru kontrolē maiņstrāvas frekvences piedziņa. Poga var iestatīt konveijera ātrumu.

Piepildītās pudeles pārvietojas pa konveijera lenti un ievada tvertnē ar padeves tārpu. Pavadot zvaigžņu riteni, pudeles pa vienam vāciņam paņem vāciņus no piegādes kanāla. Dilstošā rotējošā blīvējuma galviņa tur pudeles kaklu ar vēlamo spiedienu. Aizzīmogošanu veic ieprogrammētā veidā, vāciņu precīzu novietošanu veic mehāniski ar rotējošu atšifrējumu, lai vāciņi pareizi nonāktu kanālā, kad tvertne ir piepildīta, tāpēc rotējošā atšifrētā piedziņa nav aktivizēta, tāpēc vāciņus sabojāt nav iespējams. Blīvēšanas veltnis notiek rotējošās blīvēšanas galviņas dēļ un blīvējuma un vītņošanas veltņu pārvietošanas kustības dēļ blīvējuma izciļņa dēļ. Aizzīmogotās pudeles tiek izvadītas ar esošu zvaigžņu riteni uz konveijeriem. Pienācīgi piepildītas un aizzīmogotas pudeles tiek nosūtītas uz marķēšanas mašīnu turpmākām darbībām.
